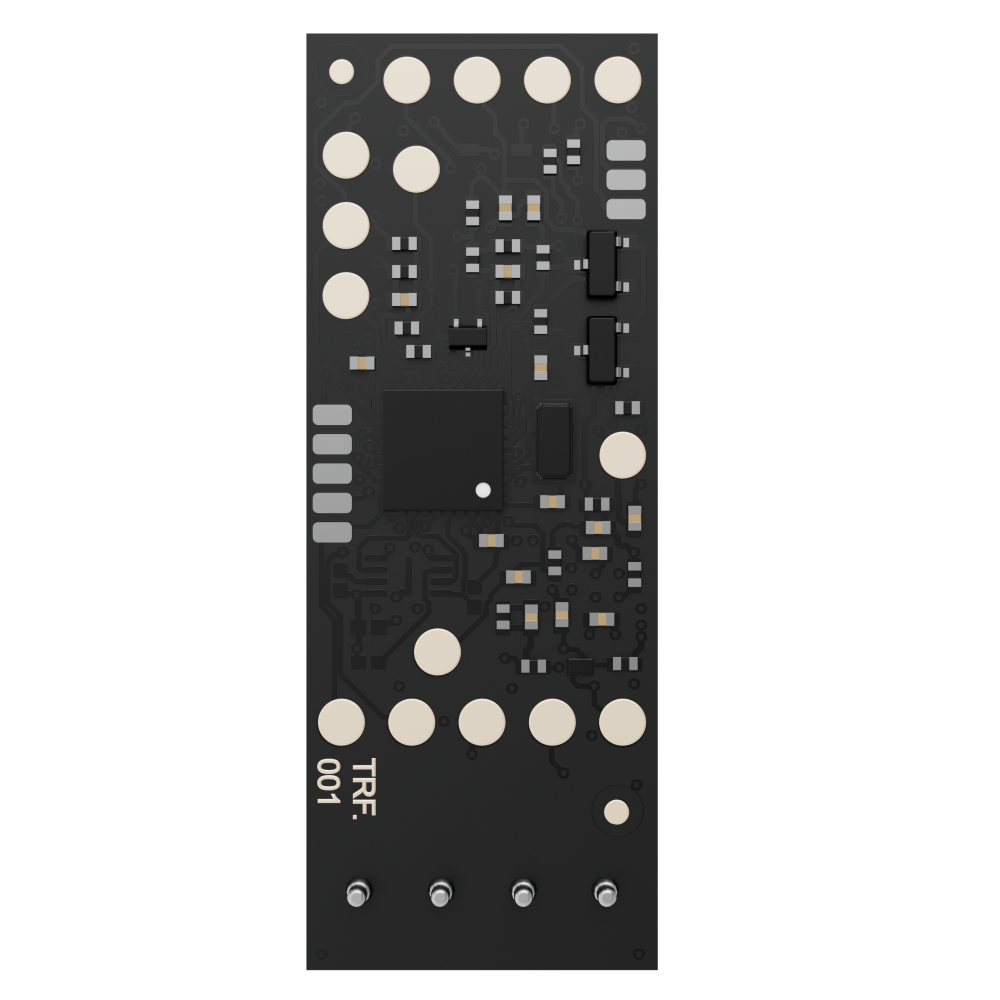

AX-TM01-F
Ajax Transmitter Fibra
Produktnummer:
AX-TM01-F
Hauptmerkmale
- Kompatibilität: Funktioniert mit Hub Hybrid (2G), Hub Hybrid (4G), Hub Hybrid (4G) (without casing)
- Kommunikation:
- Fibra-Technologie: Digitale Kommunikation über ein kabelgebundenes Bus-System
- Verdrahtung: 4-Draht-Bus mit verschlüsselter bidirektionaler Kommunikation
- Reichweite: Bis zu 2.000 m (abhängig von der Verkabelung)
- Sabotageschutz: Manipulationsalarm bei Versuch, den Melder zu entfernen oder das Gehäuse zu öffnen
- Anschluss von kabelgebundenen Geräten:
- Unterstützte Konfigurationen:
- Rollladen
- Sabotagekontakt
- kabelgebundenes Gerät mit 15 Ereignistypen

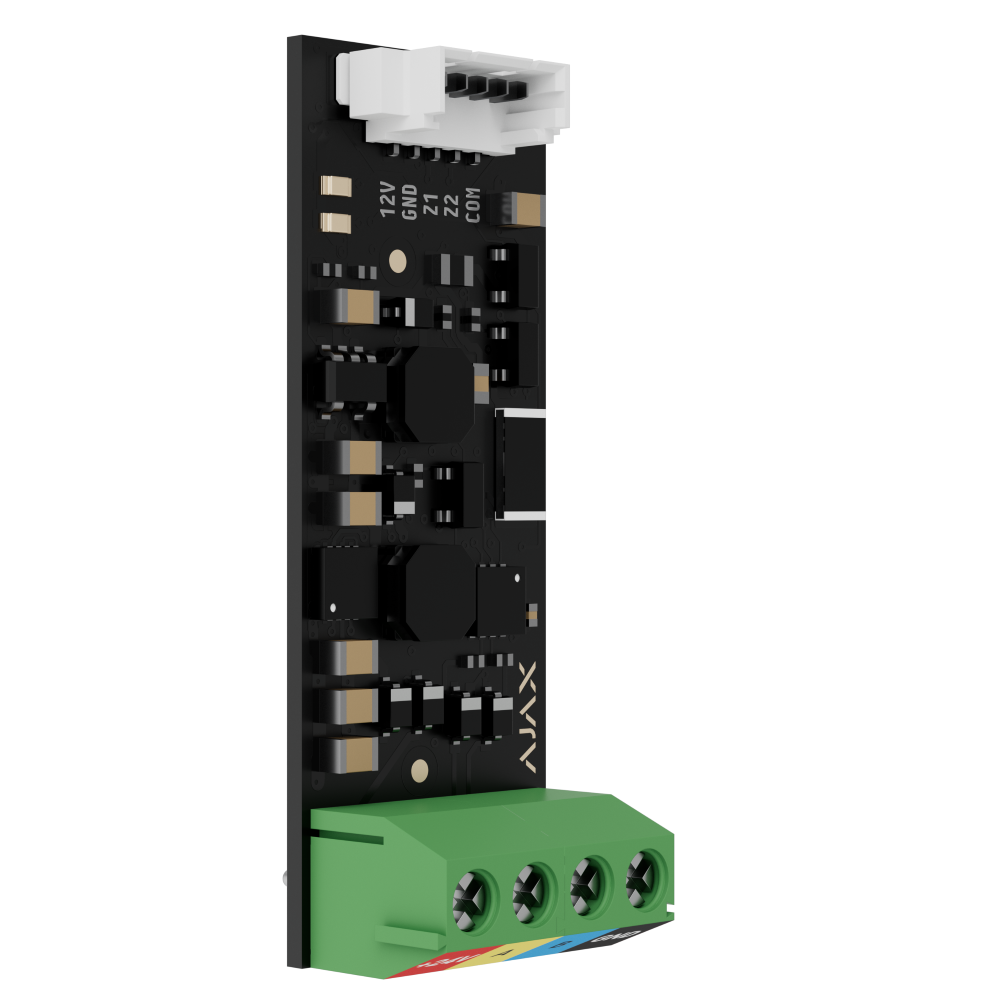

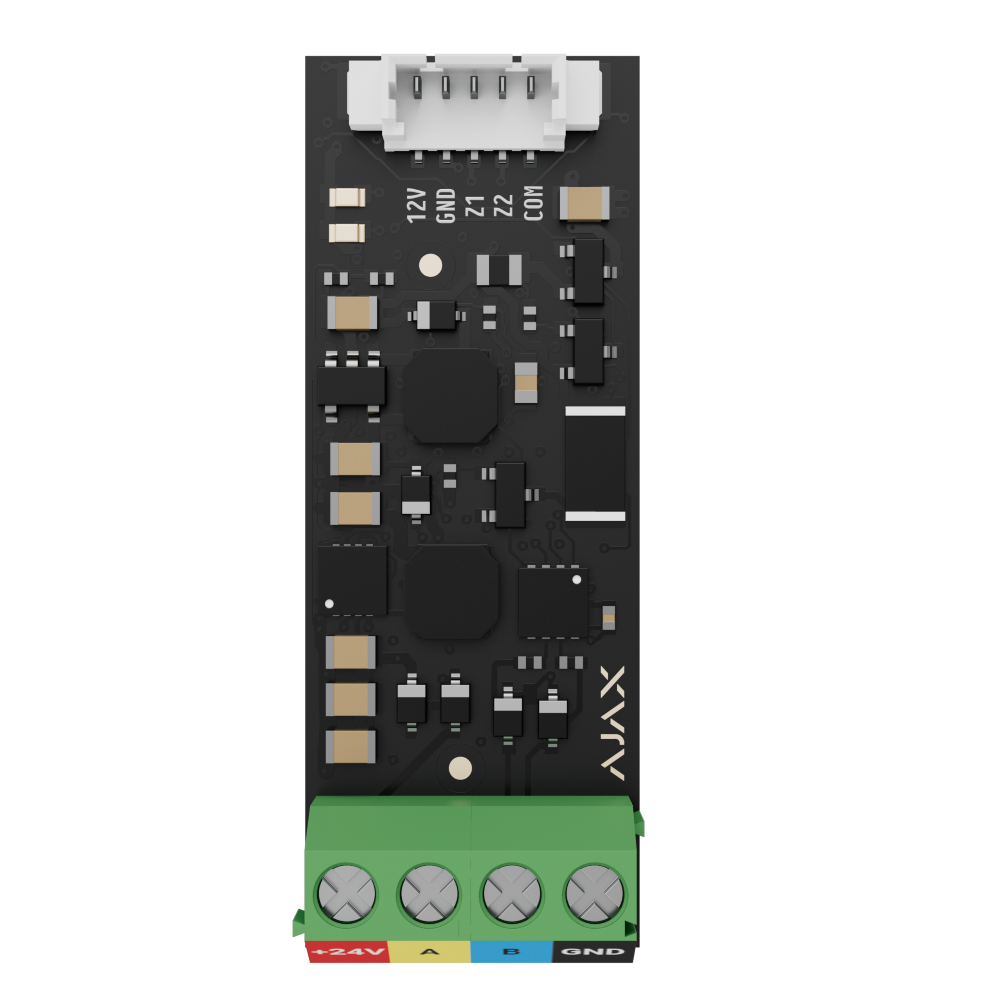

- Anschlusskontakte:
- 12V — Versorgungsausgang für einen kabelgebundenen Melder
- GND — Masse
- Z1–Z2 — Eingänge für den Anschluss eines kabelgebundenen Melders
- COM — Eingang für den Anschluss von Signalkontakten eines kabelgebundenen Melders
- (Superior Transmitter Fibra verfügt über 2 Eingänge (Z1 und Z2) für den Anschluss eines kabelgebundenen Melders nach dem AATT-Schema (d. h. Alarm Alarm Tamper Tamper))
- Art der Verbindung: NO, NC, EOL, 2EOL, 3EOL
- Kabellänge: bis zu 3 m
- Betriebsmodus:
- bistabil
- Impuls
- Stromversorgung:
- Ausgang für das angeschlossene kabelgebundene Gerät: 10,5–15 V⎓, bis zu 50 mA (maximale Gesamtstromaufnahme)
- Fibra Leitung: 7–30 V⎓, bis zu 200 mA
- Abmessungen: 40 × 15 × 12.2 mm
- Gewicht: 6 g
- Betriebstemperaturbereich: von −25 °C bis +50 °C
- Betriebsluftfeuchtigkeit: bis zu 75%
- Unterstützte Konfigurationen:
Klein aber leistungsstark: Geräte auf Ajax Niveau optimieren
Superior Transmitter Fibra dient einem doppelten Zweck: erstens der Anbindung funktionaler Geräte von Drittanbietern an das Ajax System, um dessen Möglichkeiten zu erweitern, und zweitens der Anbindung spezifischer Geräte, die noch nicht im Ajax Portfolio enthalten sind. Superior Transmitter Fibra kann einfach mit jedem Gerät von Drittanbietern installiert werden. Das Modul unterstützt alle Verbindungstypen einschließlich 3EOL, bietet verschiedene Ereignistypen für das angeschlossene Gerät, kann fernkonfiguriert werden und meldet regelmäßig seinen Status an die Hub-Zentrale.
Eigenschaften "AX-TM01-F"
| Anwendungsbereich: | Innen |
|---|---|
| Serie: | Fibra |
| Technologie: | Verdrahtet |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
